Flash Buhar Sistemleri

FLAŞ BUHAR

Flaş Buhar, yüksek basınç altındaki kondensin, daha düşük bir basınca indirgendiği zaman içerdiği enerjiyi dışarı atması sonucu oluşan buhar formudur. Oluşan bu buhar, düşük basınçlı olduğundan dolayı yüksek basınç gerektirmeyen prosesler, kazan besi suyu ön ısıtması, degazör buhar beslemesi gibi uygulamalarda kullanılabilir.

Kondens sisteminde, ortaya çıkan flaş buhardan yararlanmanın en basit ve verimli yöntemlerinden biri, flaş buhar tankının kullanılmasıdır. Flaş buhar tankının içi, kondens ve ortaya çıkan flaş buharın birbirinden ayrılabilmesi için yeterli alana sahiptir. Üste çıkan buhar, uygun bir buhar hattına beslenebilir. Böylece kazan üzerindeki buhar üretim yükü de azaltılmış olur. Su şartlandırma maliyetlerinin azaltılmasıyla ek tasarruflar elde edilir. Flash buhar sistemlerinin başarılı bir şekilde uygulanması, flaş buhar tankının boyutuna, basınç kontrolünün stabilitesine ve kondensin etkin bir şekilde boşaltılmasına bağlıdır.

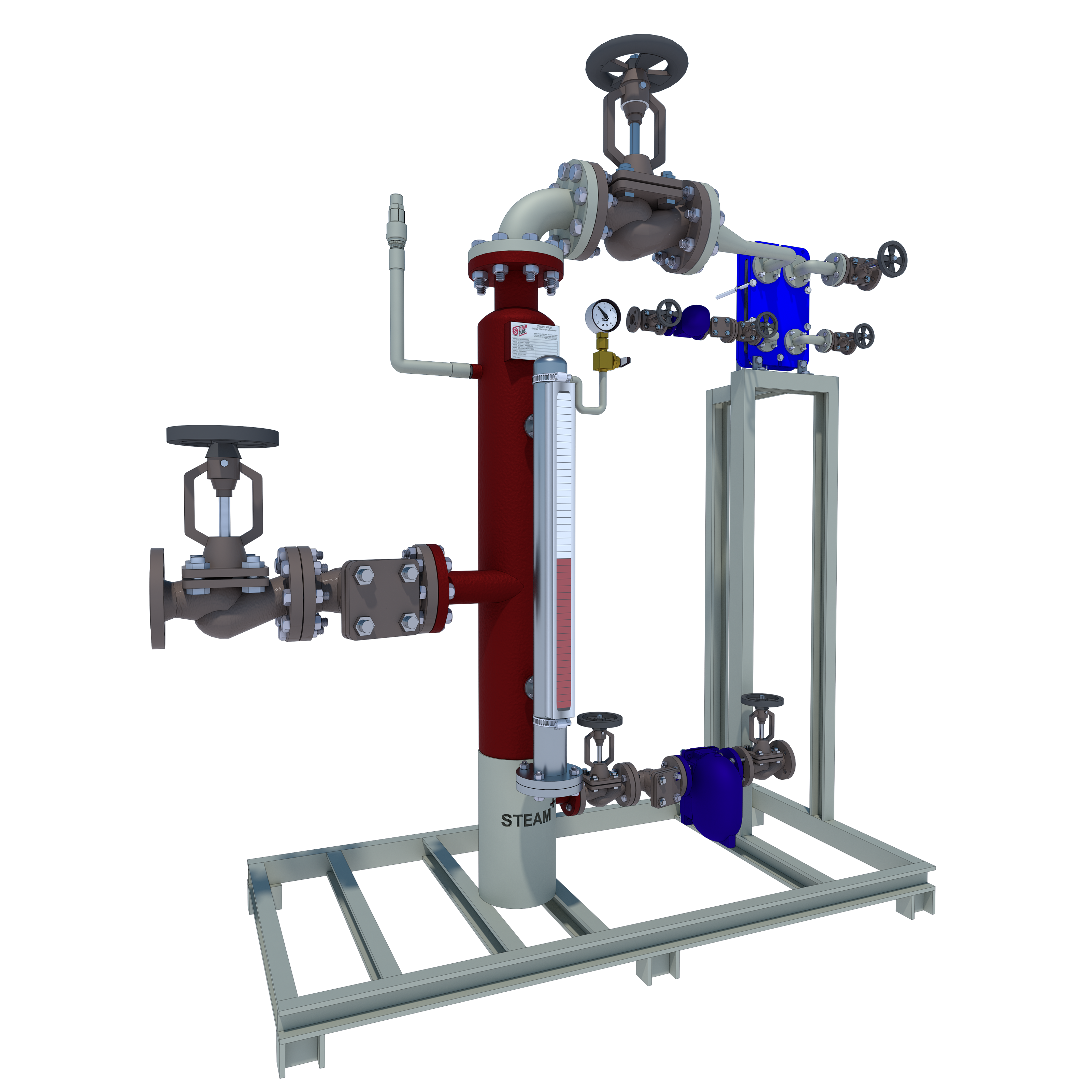

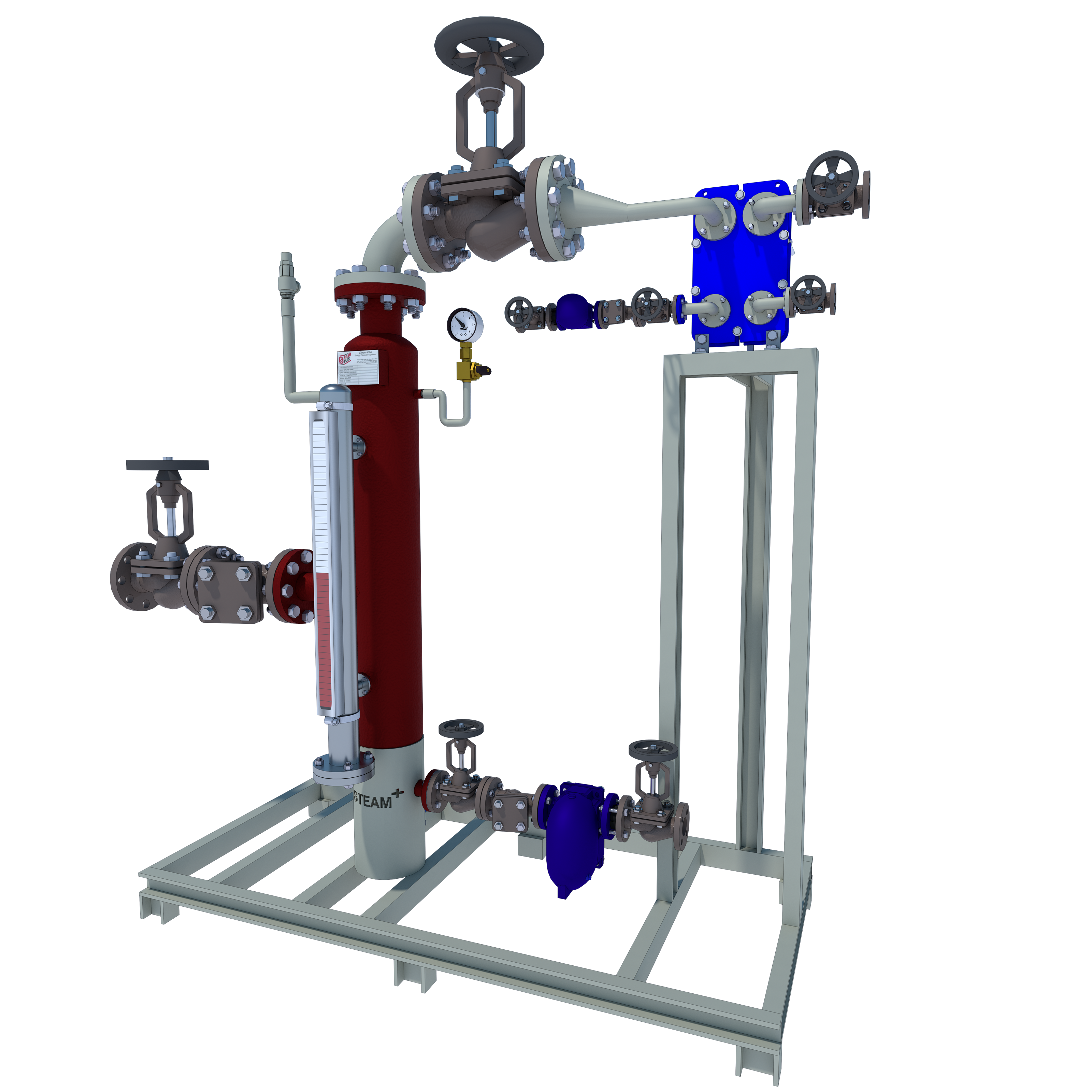

Steam Plus FVS Kompakt Flaş Buhar Geri Kazanım Sistemi, kondens dönüş sisteminin atık enerjisini geri kazanarak ve bunu kazan besleme suyunu ön ısıtma yapmak için kullanarak büyük enerji tasarrufu sağlayan yenilikçi bir ısı geri kazanım sistemidir. Steam Plus Flaş Buhar Tankı, teğetsel bir kondens giriş dizaynına sahiptir. Bu sayede tank, bir siklon seperatör gibi çalışır ve gelen kondensi spiral bir düzende akmaya zorlar. Önceden montajlanmış ünite, tasarım ve kurulum süresini minimize eder. Buhar dağıtım sisteminden dönen kondensin kazan besleme suyunu ısıtmak için kullanılması son derece etkili bir enerji tasarruf yöntemidir. Kazan besleme suyundaki her 6°C'lik artış, kazanın yakıt sarfiyatının yaklaşık olarak %1 azalması demektir.

Blöf miktarını aşağıdaki formül ile hesaplanabilmektedir.

Q=BxS/(T-B)

B: Besi suyu TDS Değeri μs/cm
T: Kazan içerisinde istenilen TDS değeri μs/cm
S: Kazan kapasitesi (kg/h)
Q: Blöf miktarı (kg/h)

Örneğin;

Kazan kapasitesi 14.000 kg/h - 7 bar işletme basıncında, besi suyu TDS değeri 300 μs/cm

Kazan içerisinde istenilen TDS değeri 6.000 μs/cm kabul edildiği durumda;

Buhar kazanında saatlik yapılması gereken Blöf Miktarı =Q=300*14.000/(6.000–300)=737 kg/h

mflaş= (h’-h”) / r x Q(kg/h)

*h’ = Kondensin, işletme basıncındaki entalpisi (kJ/kg)

*h”=Atmosfer basıncındaki ve 100°C’deki Kondensin entalpisi (kJ/kg)

*r=1 atm’deki buharlaşma entalpisidir (kJ/kg)

Tasarladığınız değerlere göre ;

Mflaş: ((722-417)/2258) = %13,3 flaş buhar oluşacaktır.

Blöften Üretilebilecek Flaş Buhar Miktarı = 737 kg/h * 0,133 = *98 kg/h 0,5 barda buhar elde edebiliriz.

Flaş buhar sisteminden çıkan Kondens Miktarı = 737 – 98 = **639 kg/h’dir.

*98 kg/h 0,5 bar buhar ile işletmede var ise degazör sistemi beslenerek saatte yaklaşık 8 m³ doğalgaz tasarrufu yapılır.

Flaş buhardan ayrılan 638 kg/h 90-95°C sıcaklıktaki normalde drenaja gönderilecek atık suyun sıcaklığı 30 °C’lere düşürülerek yaklaşık  Q= 638*1*(95-30’C) = 41.470 kcal/h enerji elde edilecektir.

Bu enerjiyle de örneğin 2 ton suyu bir plakalı eşanjör kullanarak 20 °C yükseltmek mümkündür.
